冷卻塔設備管道安裝,冷卻塔管道安裝方法及內容

冷卻塔安裝主要內容有：冷卻塔基座安裝、冷卻塔吊裝、管道安裝、閥門安裝、冷卻水泵安裝、電源安裝、管道保溫等。今天冷卻塔廠家就來說一下冷卻塔管道的安裝方法。

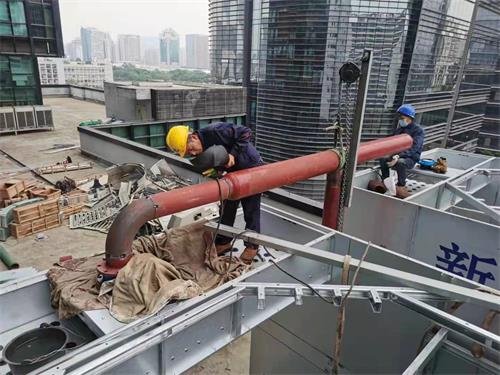

冷卻塔管道安裝

1.安裝要求

A、冷卻塔連接管道安裝前應清理管道內的污物，安裝時應按圖紙要求確定位置、標高及管徑，按有關技術要求進行安裝。

B.冷卻塔水管管徑DN≤50絲接，DN50以上焊接。焊接管彎頭采用壓制彎頭,因為冷暖兩用，管道施工變徑采用上平施工。管道安裝前必須將管內的污物及腐蝕雜質清除干凈，安裝停頓間對管道開口處采用封閉保護措施。在管道系統最高處便于操作的部位設置放氣閥。

C.冷卻塔管道安裝完畢后，進行壓力、灌水試驗，試驗時須關閉設備閥門并加裝永久旁通管和閥門，試驗要求測試壓力為運行壓力的1.5倍。

D.冷卻塔管道經試驗合格后應對系統反復沖洗，直至排出水中不加帶泥沙、鐵屑等雜質，且水色不混濁為合格。在進行沖洗之前，應先除去過濾器的濾網，沖洗結束后再行裝上，管道系統沖洗時，水流不得經過任何設備。

2.冷卻塔水管道聯接技術要求;

A.冷卻塔管材及管道聯接方式

冷卻塔管道連接：鍍鋅鋼管采用絲扣連接和法蘭焊接，冷凝水管為鍍鋅鋼管，全部采用絲扣連接。

B.冷卻塔管道焊接工藝：

冷卻塔管道的焊縫不得埋于墻內或不便于維修的地方，焊縫的修補次數不得超過兩次，否則應割去換管重焊。

冷卻塔管道焊接位置應符合下列要求：直管段兩環縫的間距不小于100mm;焊縫距彎管起彎點不得小于100mm，且不小于管道外徑;環焊縫距支吊架凈距不小于50mm。

A. 冷卻塔管道對焊工的要求：由于冷卻塔管道要求高，凡參加此項工作的焊工應具有相關部門頒發的焊工證。

B. 冷卻塔管道焊接方法：

氧—乙炔焊：一般適用于外徑小于或等于57毫米，壁厚小于3.5毫米的碳素鋼管道焊接。

手工電弧焊：焊接接頭型式：管道對接坡口型式V型，母材A3 焊接材料E4303(結422)。

C. 焊前準備工作：管道安裝點固前應將坡口內外表面(不大于10mm范圍內)的油、銹垢等污物清理干凈。

檢查冷卻塔管道有無裂縫、夾層、銹蝕等缺陷。

電焊條使用前要按焊條說明書要求烘干。

D. 點固所使用的焊條要和正式焊接時選用的一樣，電流可提高10%，一定要焊透。

E. 施焊現場，要有防雨、防風、防寒措施，管子焊接時一端必須堵死，以防穿堂風引起焊接缺陷。

，實際工作以現場工作量為依據，更多冷卻塔技術問題請來電咨詢我們。
